高压容器常用的密封形式

    平垫密封
    金属平垫密封是最常见的强制密封。预紧和工作压力下,依靠筒体端部大法兰上的主螺栓施加足够的压紧力来实现密封。预紧力的大小与垫片的宽度、垫片材料的屈服强度有关。工作时介质压力上升,轴向力通过顶盖传递至主螺栓,使主螺栓发生弹性伸长,垫片随之发生回弹,此时仍保持垫片上有一定的比压。
    平垫密封结构简单、加工方便、使用成熟,在直径小、压力不太高的场合密封可靠。当结构尺寸大压力高时,螺栓尺寸也较大,结构笨重,装拆不便,每次检修都要更换垫片。
    适用范围:用于温度低于200℃、压力小于32MPa、容器内径不大于800mm的场合。

平垫密封形式

    双锥密封
    双锥密封是一种半自紧密封结构,保留了主螺栓。采用软钢和不锈钢制作双锥面密封垫,密封面为锥面。密封面上各开有两条半圆形或三角形沟槽,密封面上设有软金属垫片。
    双锥环用托环、螺钉固定在平盖上。双锥面的内圆柱面与平盖的圆柱支撑面的间隙应控制在一定范围,保证预紧时内圆柱与平盖贴紧,且双锥环不发生压缩屈服。
    当内压升高顶盖上浮时,一方面靠双锥环自身的弹性扩张而保持密封面上的比压;另一方面靠介质压力使双锥环沿径向向外扩张,使密封面上的密封比压进一步增大,进而达到密封效果。
    双锥密封的特点:加工精度要求不太高,生产周期短,可以用在较大的温度、压力、直径范围内,由于径向自紧作用,在压力和温度波动下密封性能良好,主螺栓预紧力比平垫密封小。但仍需大螺栓承受预紧力和轴向力,密封元件大,零件较多。


双锥密封形式
1-主螺母;2-垫圈;3-主螺栓;4-平盖;5-双锥环;
6-软金属垫片;7-圆筒端部;8-螺栓;9-托环

    “B”形环密封
     B形环密封是一种自紧密封,依靠B形环波峰和筒体、顶盖上的密封槽之间的径向过盈来产生密封面的初比压,以达到预密封。当内压作用后,B形环向外扩张,密封比压增加,保持很好的密封效果。

    图7 “B”形环密封形式
    B形环密封的特点:
    对连接结构刚度要求低,适用于高压和温度波动较大的场合,压力越高、直径越大,密封效果越好。加工精度要求高,制造困难,拆卸不便,容易擦伤接触面。

    伍德密封
    伍德密封结构是一种最早使用的自紧式密封结构。安装时,将顶盖、压垫、四合环、牵制环依次装入,拧紧拉紧螺栓,使四合环贴住筒体,用牵制螺栓将顶盖吊起而压紧楔形压垫,达到初始预紧密封。操作时,压力载荷全部加到浮动顶盖上,密封比压随介质压力上升而增加。
    伍德密封的特点:温度和压力波动时,能保持良好的密封性能;介质压力产生的轴向力通过顶盖传递给压垫和四合环,最后全部传递到上部筒体,没有主螺栓,密封可靠。但结构复杂笨重、零件多,加工精度要求高,安装要求高。

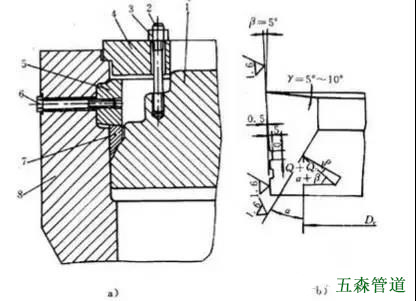

图8 伍德密封形式
1-       顶盖;2-预紧螺栓;3-螺母;4-支持环;5-四合环;6-拉紧螺栓;7-密封环;8-筒体端部
